产品详情

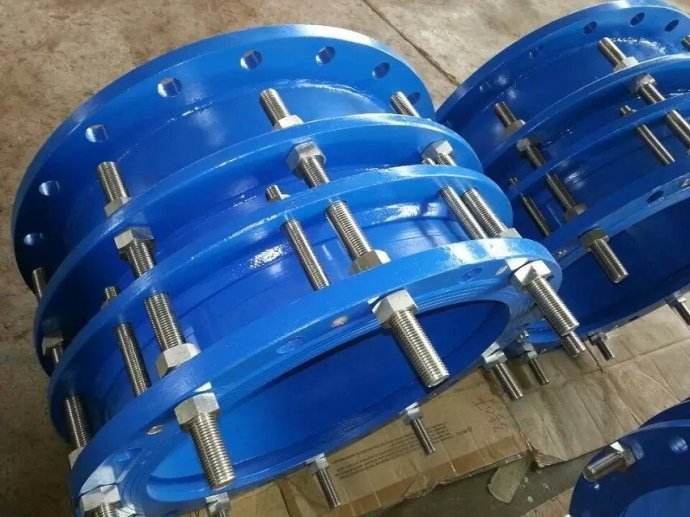

VSSJAFC型可拆式双法兰传力接头
产品介绍：
VSSJAFC型可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，并且具有一定的调节量，方便实际的施工环境进行调整。
VSSJAFC型可拆式双法兰传力接头优点：安装简单方便、方便阀门安装。该产品适用于两边均为法兰连接的管道中，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
传力接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。可承受管线的轴向压力。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。传力接头
产品特点:
1安装简单方便，有利于泵阀的拆装与维护。
2使用寿命长，运行稳定。
3能够将管道的轴向推力反传至整条管道，避免局部受压。
技术参数：

称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		理想彩票 L	△L	0.6MPa				1.0MPa
		理想彩票 L	△L	理想彩票 D	理想彩票 D1	n-Th	理想彩票 b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
理想彩票 100	114			理想彩票 210	理想彩票 170	4-M16	18	220	理想彩票 180		理想彩票 24
理想彩票 125	140			理想彩票 240	理想彩票 200	8-M16	20	250	理想彩票 210		理想彩票 26
150	168			265	225		20	285	理想彩票 240	8-M20	理想彩票 26
200	理想彩票 219			320	理想彩票 280		理想彩票 22	340	295	8-M20	28
理想彩票 250	273			理想彩票 375	335	12-M16	理想彩票 24	395	350	理想彩票 12-M20	28
300	理想彩票 325	220	理想彩票 50	440	理想彩票 395	理想彩票 12-M20	24	445	理想彩票 400	12-M20	28
理想彩票 350	377			490	445	理想彩票 12-M20	26	505	460	16-M20	30
理想彩票 400	426			540	495	理想彩票 16-M20	28	理想彩票 565	理想彩票 515	16-M24	理想彩票 32
450	480			595	550	理想彩票 16-M20	28	理想彩票 615	565	理想彩票 20-M24	理想彩票 32
500	理想彩票 530			理想彩票 645	600	20-M20	30	理想彩票 670	理想彩票 620	理想彩票 20-M24	理想彩票 34
理想彩票 600	630	240		理想彩票 755	705	20-M24	30	780	理想彩票 725	20-M27	36
理想彩票 700	720	240		860	810	理想彩票 24-M24	32	理想彩票 895	840	理想彩票 24-M27	40
800	820	350	60	975	理想彩票 920	24-M27	理想彩票 34	1015	理想彩票 950	理想彩票 24-M30	44
900	920			理想彩票 1075	理想彩票 1020	24-M27	理想彩票 36	1115	理想彩票 1050	28-M30	理想彩票 46
1000	1020			理想彩票 1175	理想彩票 1120	28-M27	理想彩票 36	1230	1160	理想彩票 28-M33	理想彩票 50
理想彩票 1200	理想彩票 1220	理想彩票 370		理想彩票 1405	理想彩票 1340	理想彩票 32-M30	理想彩票 40	1455	1380	32-M36	56
1400	1420	理想彩票 370		1630	1560	理想彩票 36-M33	理想彩票 44	理想彩票 1675	1590	理想彩票 36-M39	理想彩票 62
1600	1620	380		1830	1760	理想彩票 40-M33	48	理想彩票 1915	理想彩票 1820	理想彩票 40-M4	68
理想彩票 1800	理想彩票 1820	380		理想彩票 2045	理想彩票 1970	44-M36	理想彩票 50	2115	2020	44-M45	理想彩票 70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	理想彩票 2220			2475	理想彩票 2390	理想彩票 52-M39	理想彩票 60	理想彩票 2550	2440	52-M52	理想彩票 80
2400	理想彩票 2420			2685	理想彩票 2600	理想彩票 56-M39	62	2760	理想彩票 2650	56-M52	82
2600	2620	理想彩票 450	理想彩票 80	理想彩票 2905	理想彩票 2810	60-M45	理想彩票 64	2960	理想彩票 2850	60-M52	88
2800	2820			3115	3020	理想彩票 64-M45	理想彩票 68	3480	3070	64-M52	94
理想彩票 3000	3020			理想彩票 3315	3220	68-M45	理想彩票 70	理想彩票 3405	3290	68-M56	理想彩票 100
理想彩票 3200	理想彩票 3220			3525	理想彩票 3430	72-M45	理想彩票 76
